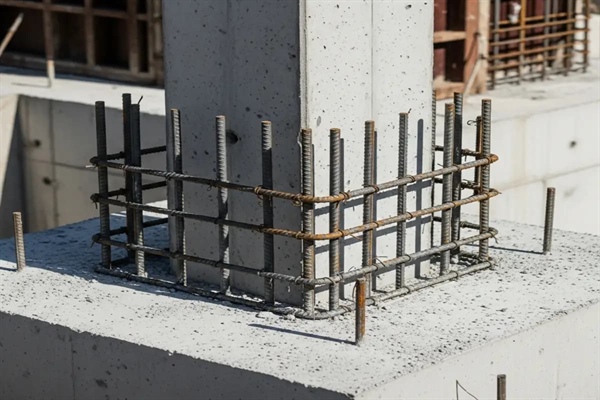

اتصال ستون های بتنی به فونداسیون،نه یک مرحله ساده، بلکه شریان حیاتی هر سازه بتن آرمه است . این نقطه تلاقی، جایی است که تمامی بارهای محوری، برشی و خمشی طبقات فوقانی به زمین منتقل می شوند . مقاومت، دوام و پایداری لرزه ای یک ساختمان مستقیماً به کیفیت اجرای این اتصال بحرانی وابسته است . هرگونه ضعف یا نارسایی در این ناحیه می تواند منجر به نشست های نامتقارن،ترک خوردگی های گسترده و در نهایت،تخریب سازه در برابر بارهای دینامیک مانند زلزله شود.
این مقاله جامع،به بررسی تخصصی روش های اجرایی اتصال ستون بتنی به فونداسیون می پردازد و اهمیت حیاتی استفاده از محصولات تخصصی کلینیک بتن، نظیر چسب های ساختمانی،افزودنی های مقاومتی و سیستم های آب بندی (واتر استاپ)،را برای دستیابی به بالاترین سطح دوام و ایمنی سازه تشریح می کند. هدف ما ارائه راهنمایی کاربردی برای مهندسینی است که در پی افزایش مقاومت، چسبندگی و عمر مفید اتصالات بتنی خود هستند .
اصول اتصال ستون بتنی به فونداسیون
انتقال موفقیت آمیز بار از ستون به فونداسیون، مستلزم درک دقیق مکانیسم های انتقال نیرو است . ستون ها تحت بارهای فشاری (محوری)، برشی (جانبی) و خمشی قرار دارند . اتصال باید به گونه ای طراحی و اجرا شود که بتواند تمام این نیروها را به صورت یکپارچه به پی منتقل کند.
نحوه انتقال بار ستون به فونداسیون
- انتقال بارهای فشاری (Compression): بخش عمده نیروی فشاری مستقیماً از طریق سطح بتن ستون به بتن فونداسیون منتقل می شود. کیفیت و صافی سطح بتن فونداسیون در محل قرارگیری ستون اهمیت زیادی دارد.
- انتقال بارهای کششی و خمشی (Tension & Moment): این بارها،که غالباً ناشی از لنگرها و نیروهای جانبی هستند،توسط میلگردهای انتظار (Dowel Bars) که از فونداسیون بیرون آمده اند،تحمل می شوند. طول مهار این میلگردها در فونداسیون و داخل ستون، باید مطابق با ضوابط آیین نامه ای (مانند ACI 318 یا مبحث نهم مقررات ملی ساختمان) تعیین شود.
- انتقال بارهای برشی (Shear): نیروهای برشی نیز از طریق میلگردهای انتظار و در صورت لزوم،استفاده از برش گیرهای خاص یا افزایش مقاومت اتصال با ملات های پلیمری قوی،منتقل می شوند .
انواع اتصال ستون به فونداسیون
به طور کلی،روش های اصلی روش اتصال ستون به فونداسیون حول محور آرماتورگذاری می چرخند:
۱. اتصال با میلگرد انتظار (Dowel Connection)
این روش استاندارد و رایج ترین شیوه است. میلگردهای ستون (میلگردهای طولی) به میلگردهای انتظار که قبلاً در فونداسیون کاشته شده اند، با استفاده از همپوشانی (Overlap Splice) متصل می شوند. طول همپوشانی باید با محاسبات کششی و فشاری مطابقت داشته باشد.
۲. اتصال با غلاف و دوخت (Sleeve Connection)
در پروژه های پیش ساخته یا زمانی که نیاز به سرعت بالا و دقت هندسی است،از غلاف های فلزی یا پلیمری استفاده می شود که میلگردهای ستون یا دو طرف اتصال درون آن قرار گرفته و سپس با گروت یا ملات ویژه (مانند ملات های پایه اپوکسی یا سیمانی با مقاومت بالا) پر می شوند .
۳. اتصال با چسب بتن و ملات مقاوم (Chemical Bonding)
در پروژه های ترمیم، تقویت،یا مواقعی که نیاز به کاشت میلگرد جدید در بتن سخت شده فونداسیون داریم، استفاده از چسب بتن و ملات اتصال ستون (رزین های کاشت میلگرد یا گروت های اپوکسی) ضروری است . این محصولات نه تنها میلگرد را در جای خود محکم می کنند، بلکه اتصال مکانیکی و شیمیایی بسیار قوی تری بین میلگرد و بتن ایجاد می کنند.
روش های اجرایی اتصال ستون به فونداسیون
اجرای صحیح اجرای ستون بتنی نیازمند دقت بالا در آرماتوربندی، قالب بندی و استفاده از مواد مکمل است.
۱. آرماتورگذاری و تعبیه میلگرد انتظار
مهمترین گام در آرماتورگذاری ستون و فونداسیون، تعبیه دقیق میلگردهای انتظار (Starter Bars) است .
- طول مهاری (Embedment Length): میلگرد انتظار باید دارای طول کافی باشد تا بتواند تنش های کششی و فشاری را به فونداسیون منتقل کند . بخشی از میلگرد در فونداسیون مهار شده و بخش دیگر (طول همپوشانی) از سطح فونداسیون خارج می شود .
- پوشش بتن (Cover): رعایت حداقل پوشش بتن برای میلگردها در فونداسیون (به ویژه در تماس با خاک) برای جلوگیری از خوردگی حیاتی است . این کار مستلزم استفاده از ��سپیسر های مناسب بتنی یا پلاستیکی است .
- خم ۹۰ درجه در انتهای میلگرد: برای اطمینان از مهار کامل میلگردهای انتظار در شبکه بندی فونداسیون، لازم است انتهای آن ها در داخل شبکه فونداسیون خم ۹۰ درجه داشته باشند تا در برابر بیرون کشیدگی مقاومت کنند.
۲ . اتصال با چسب بتن و ملات مقاوم (کاشت میلگرد)
در بسیاری از موارد، به دلایل مختلف (مانند تغییرات طراحی،اشتباه در تعبیه میلگردهای انتظار، یا نیاز به تقویت سازه موجود)،نیاز به کاشت میلگرد جدید در فونداسیون سخت شده وجود دارد. اینجاست که محصولات کلینیک بتن وارد عمل می شوند.
- حفاری و آماده سازی: حفره هایی با قطر و عمق مناسب (طبق دستورالعمل های فنی و محاسباتی) در بتن فونداسیون ایجاد می شوند. تمیزکاری این حفره ها از گرد و غبار،روغن یا رطوبت، با استفاده از باد و برس،حیاتی است.
- استفاده از چسب کاشت میلگرد: رزین های تخصصی (معمولاً بر پایه اپوکسی یا پلی استر) مانند چسب های ساختمانی و صنعتی تولید شده توسط کلینیک بتن، داخل حفره تزریق می شوند . این رزین ها دارای مقاومت کششی بسیار بالاتر از بتن استاندارد هستند .
- قرار دادن میلگرد: میلگرد (بدون چربی و تمیز) درون رزین تزریق شده قرار داده می شود و تا زمان عمل آوری کامل، ثابت نگه داشته می شود.
- مزیت: استفاده از این چسب ها،مقاومت کششی و برشی فوق العاده ای ایجاد می کند که عملاً اتصال را به بخشی یکپارچه از سازه تبدیل می کند .
۳. نکات فنی برای جلوگیری از ترک و نشست
- هم سطح سازی: قبل از اجرای ستون،اگر سطح بتن فونداسیون ناهموار است، باید با استفاده از ملات های گروت با ضخامت کنترل شده، کاملاً هم تراز شود تا انتقال بار یکنواخت صورت پذیرد.
- عمل آوری: بتن تازه ستون باید به طور مناسب عمل آوری شود تا از خشک شدن سریع و ترک های جمع شدگی جلوگیری شود. استفاده از کیورینگ کامپاندها یا پوشش های مناسب توصیه می شود.
- افزودنی های بتن: برای کاهش نسبت آب به سیمان و افزایش کارایی بدون افت مقاومت، استفاده از افزودنی های بتن برای اتصالات مقاوم مانند فوق روان کننده ها در بتن ستون ضروری است. این افزودنی ها کیفیت و تراکم بتن در نزدیکی اتصال را بهبود می بخشند .
نقش محصولات کلینیک بتن در افزایش دوام و مقاومت اتصال
در حالی که میلگردها وظیفه تحمل تنش های کششی را بر عهده دارند، محصولات تخصصی شیمیایی بتن،چسبندگی، آب بندی و عمر مفید اتصال را تضمین می کنند. کلینیک بتن با ارائه طیف وسیعی از این محصولات، نقص های ذاتی بتن معمولی را جبران می کند.
۱. چسب های ساختمانی و صنعتی برای افزایش چسبندگی
ضعیف ترین قسمت اتصال ستون و فونداسیون،رابط میان دو بتن در زمان های مختلف است .
- چسب بتن امولسیونی (Latex Adhesives): قبل از ریختن بتن جدید (ستون) بر روی بتن قدیمی (فونداسیون)،استفاده از چسب های لاتکسی یا پلیمری بر روی سطح فونداسیون الزامی است. این چسب ها به عنوان پرایمر عمل کرده و باعث می شوند بتن جدید به سطح بتن قدیمی بچسبد و از ایجاد درز سرد (Cold Joint) جلوگیری شود .
- رزین های اپوکسی (Epoxy Adhesives): برای کاشت میلگرد یا اتصال قطعات بتنی در ترمیم و تقویت، رزین های اپوکسی مقاومت برشی و کششی بی نظیری ایجاد می کنند که برای ایمنی لرزه ای حیاتی است .
۲. افزودنی های بتن برای مقاومت و کارایی
استفاده از افزودنی های بتن در ترکیب بتن ستون، کیفیت نهایی اتصال را به شکل چشمگیری ارتقا می دهد:
- فوق روان کننده ها: این مواد امکان ریختن بتن با نسبت آب به سیمان پایین تر (مقاومت بالاتر) را فراهم می کنند،در حالی که بتن کاملاً در اطراف میلگردها جریان یافته و به خوبی متراکم می شود.
- گروت های منبسط شونده (Non-Shrink Grouts): برای هم ترازسازی زیر بیس پلیت های فلزی یا پر کردن فضای خالی بین بتن ستون و فونداسیون، گروت های بدون انقباض حیاتی هستند. این مواد پس از خشک شدن، انقباض نداشته و از ایجاد فاصله یا ترک در ناحیه انتقال بار جلوگیری می کنند.
۳ . واتر استاپ برای آب بندی دائمی
فونداسیون ها دائماً در معرض رطوبت خاک و آب های زیرزمینی هستند. نفوذ آب به داخل درز سرد بین ستون و فونداسیون می تواند منجر به خوردگی میلگردها و کاهش سریع عمر سازه شود.
- واتر استاپ (Waterstop): در فونداسیون های زیرزمینی و دیواره های حائل، استفاده از واتر استاپ برای آب بندی درزهای اجرایی الزامی است. این نوارهای انعطاف پذیر پلیمری یا بنتونیتی، مانع از عبور آب از میان بتن فونداسیون می شوند و سلامت دوام و مقاومت اتصالات بتنی را تضمین می کنند.
۴. ماستیک و درزگیر بتن
نکات فنی و اشتباهات رایج در اتصال ستون به فونداسیون
یکی از وظایف مهم مهندس ناظر، شناسایی و جلوگیری از اشتباهات اجرایی است که اغلب در مراحل اولیه ساخت رخ می دهند .
اشتباهات رایج
- عدم رعایت طول همپوشانی (طول مهار): کوتاه بودن طول میلگرد ستون و فونداسیون که از فونداسیون بیرون آمده،توانایی ستون را برای تحمل لنگرهای خمشی به شدت کاهش می دهد و خطر گسیختگی کششی را افزایش می دهد.
- استفاده از ملات یا بتن نامرغوب در ناحیه اتصال: استفاده از دوغاب سیمانی ساده به جای گروت یا ملات های پلیمری مخصوص برای تنظیم سطح زیر ستون، منجر به نشست موضعی و خرد شدن سطح اتصال می شود.
- عدم تمیزکاری سطوح: عدم زدودن خاک، شیره بتن (Laitance) یا گرد و غبار از روی فونداسیون قبل از بتن ریزی ستون، چسبندگی بین بتن قدیم و جدید را تقریباً صفر می کند و باعث ایجاد درز سرد خطرناک می شود.
- خشک شدن سریع ملات قبل از اتصال ستون: عمل آوری نامناسب و قرار گرفتن بتن تازه در معرض باد یا آفتاب شدید،باعث تبخیر سریع آب و ایجاد ترک های سطحی عمیق در پایه ستون می شود .
- نادیده گرفتن آب بندی: در فونداسیون های زیر سطح آب زیرزمینی، عدم استفاده از واتر استاپ در درزهای اجرایی فونداسیون و همچنین عدم استفاده از پرایمرهای آب بند در سطح اتصال، منجر به فرسودگی زودرس آرماتورها می شود .
راهکارهای جلوگیری از مشکلات با محصولات کلینیک بتن
- آماده سازی سطح: همیشه از پرایمرهای تخصصی و چسب بتن لاتکسی کلینیک بتن برای افزایش چسبندگی سطوح استفاده کنید .
- کیفیت مواد پرکننده: برای هم ترازسازی، به جای ملات معمولی، از گروت های منبسط شونده با مقاومت بالا استفاده نمایید. این گروت ها تضمین می کنند که تمام فضای خالی پر شده و انتقال بار به صورت یکنواخت انجام پذیرد.
- افزایش دوام: در صورت مواجهه با شرایط محیطی خورنده (مانند خاک های سولفاتی یا محیط های دریایی)، باید از افزودنی های بتن مقاوم در برابر حملات شیمیایی استفاده شود.
- کنترل رطوبت: برای فونداسیون های بحرانی،علاوه بر واتر استاپ در ضخامت بتن،استفاده از ماستیک و درزگیر بتن الاستیک در اطراف محیط ستون می تواند یک لایه حفاظتی ثانویه در برابر نفوذ آب ایجاد کند.
جمع بندی
اتصال ستون بتنی به فونداسیون،فراتر از یک وظیفه ساده، یک الزام حیاتی برای تضمین ایمنی و دوام طولانی مدت هر سازه بتنی است. موفقیت در این مرحله،نیازمند دقت بالا در آرماتورگذاری، رعایت اصول فنی در اجرای همپوشانی و تمیزکاری سطوح، و مهم تر از همه،استفاده استراتژیک از مصالح تکمیلی پیشرفته است .
