آزمایش تراکم بتن

بتن، ستون فقرات تمدن مدرن، ماده ای است که دوام و پایداری سازه ها را تعریف می کند. با این حال، کیفیت بتن تنها به نسبت اختلاط مواد اولیه بستگی ندارد،بلکه فرایندهای اجرایی و به ویژه تراکم بتن در حین بتن ریزی،نقش حیاتی در تعیین عملکرد نهایی آن ایفا می کنند. هوای محبوس یا حفره های ناخواسته، قاتلان خاموش مقاومت و دوام بتن هستند. بنابراین، درک، اندازه گیری و کنترل دقیق تراکم بتن یک ضرورت حیاتی در هر پروژه عمرانی محسوب می شود.

آزمایش تراکم بتن صرفاً یک تست آزمایشگاهی نیست؛ بلکه ابزاری قدرتمند برای اطمینان از حذف این عوامل مخرب و دستیابی به یکپارچگی سازه ای مورد نظر است . در این مقاله حرفه ای و جامع، به بررسی عمیق مفهوم تراکم، دلایل اهمیت آن،انواع آزمایش های مرتبط (با تمرکز بر فاکتور تراکم بتن) و چگونگی تضمین بالاترین استانداردها در پروژه های شما خواهیم پرداخت . برای اطمینان از کیفیت پایدار و عملکرد بهینه سازه های خود، استفاده از راهکارها و محصولات تخصصی کلینیک بتن مفید است .

تراکم بتن چیست و چرا اهمیت دارد؟

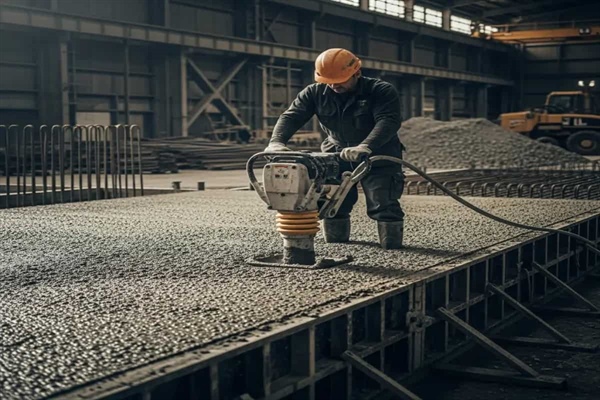

تراکم بتن فرایند حذف هوای محبوس (Entrapped Air) و به حداقل رساندن هوای جذب شده (Entrained Air) از مخلوط بتن تازه (قبل از گیرش) است. این فرایند معمولاً از طریق لرزش مکانیکی یا دستی انجام می شود تا سنگدانه ها و خمیر سیمان به طور کامل در کنار یکدیگر قرار گیرند و یک ماتریس متراکم و یکنواخت ایجاد شود.

تعریف تراکم بتن

در حالت ایده آل، بتن باید دارای حداقل میزان خلل و فرج ممکن باشد . هرچند مقداری هوا برای بهبود کارایی (Workability) و مقاومت در برابر یخ زدگی و ذوب شدن (توسط افزودنی های حباب زا) عمدی وارد می شود،اما هوای محبوس ناخواسته (که از 5 تا 20 درصد حجم بتن را تشکیل می دهد) باید حذف گردد. تراکم عبارت است از کاهش حجم مخلوط بتن تازه تا حد ممکن،که مستقیماً منجر به افزایش جرم حجمی بتن می شود.

نقش تراکم در حذف هوای محبوس

هوای محبوس، فضاهای بزرگی (در مقیاس میلی متر) در داخل ماتریس بتن ایجاد می کند که ارتباط درونی کمی با هم دارند. این حفره ها، مانند گسل های کوچک عمل می کنند که تحت بارگذاری، تنش ها در اطراف آن ها متمرکز شده و منجر به شکست زودرس می شوند . لرزش بتن در حین تراکم،اصطکاک داخلی بین سنگدانه ها را کاهش داده و باعث می شود مخلوط به حالت سیال تر درآید و این حباب های هوا به سطح صعود کرده و خارج شوند.

تأثیر تراکم بر مقاومت فشاری و دوام بتن

رابطه بین تراکم و مقاومت بتن رابطه ای مستقیم و بحرانی است . مطالعات نشان می دهند که وجود تنها 5 درصد هوای محبوس می تواند مقاومت فشاری بتن را تا 30 الی 40 درصد کاهش دهد . علاوه بر مقاومت فشاری:

1. افزایش دوام: بتن متراکم دارای نفوذپذیری بسیار کمتری است. این امر از نفوذ عوامل مخرب مانند یون های کلرید، سولفات ها و رطوبت جلوگیری می کند و در نتیجه،از خوردگی آرماتورها و تخریب زودرس بتن جلوگیری می شود.
2. بهبود پیوستگی: تراکم مناسب پیوستگی کامل بین میلگردها و بتن را تضمین می کند که برای عملکرد لرزه ای سازه حیاتی است.

ارتباط تراکم صحیح با عملکرد محصولات بتن

در تولید محصولات بتنی پیش ساخته، به ویژه قطعاتی که نیاز به مقاومت اولیه بالا و سطح صاف دارند (مانند سگمنت های تونل یا قطعات نما)، تراکم از اهمیت بالاتری برخوردار است. در این موارد، غالباً از روش های تراکم قدرتمندتر مانند لرزش میز (Vibrating Table) استفاده می شود . تراکم نامناسب در این محصولات منجر به کاهش کیفیت سطحی، افزایش جذب آب و عدم انطباق با استانداردهای ابعادی می شود.

هدف از انجام آزمایش تراکم بتن

هدف اصلی از انجام آزمایش های تراکم، ارزیابی کمی قابلیت متراکم شدن بتن و کنترل کیفیت مخلوط بتنی در حالت تازه است. این آزمایش ها به مهندسان اجازه می دهند تا قبل از سخت شدن بتن و تحمل هزینه های جبران ناپذیر،از کفایت طرح اختلاط اطمینان حاصل کنند.

کنترل کیفیت بتن تازه و سخت شده

آزمایش های تراکم پذیری (مانند فاکتور تراکم)،ارزیابی سریعی از کارایی و قوام بتن در محل پروژه ارائه می دهند. اگر بتن به راحتی متراکم شود، نشان دهنده یکنواختی خوب مخلوط است. این داده ها ورودی های حیاتی برای پیش بینی مقاومت نهایی بتن سخت شده هستند.

بررسی میزان کارایی و یکنواختی بتن

کارایی بتن (Workability) توانایی بتن برای پر کردن قالب ها و اطراف آرماتورها، با حداقل تلاش، و دستیابی به تراکم کامل است. آزمایش تراکم به ما کمک می کند تا بفهمیم بتن، تحت یک انرژی استاندارد تراکم، تا چه حد قادر به پر شدن و حذف حباب های هوا است. این امر به ویژه زمانی که از پمپ بتن استفاده می شود یا بتن باید در مقاطع پرآرماتور ریخته شود،اهمیت می یابد.

پیشگیری از ایجاد حفره های هوا (کرموشدگی)

یکی از جدی ترین نقص های اجرایی،"کرموشدگی" (Honeycombing) است که ناشی از عدم تراکم کافی یا جدایی دانه ها در بتن است. کرموشدگی به شدت نفوذپذیری را افزایش داده و عمر مفید سازه را کاهش می دهد. آزمایش های تراکم به مهندسان اجازه می دهند تا قبل از اینکه بتن سفت شود، طرح اختلاط را به گونه ای تنظیم کنند که تراکم کامل تضمین شود و از بروز کرموشدگی جلوگیری گردد .

تضمین عملکرد سازه ای بتن

عملکرد سازه ای مستقیماً به مقاومت و یکپارچگی بتن وابسته است. با کنترل تراکم، در واقع، ما اطمینان حاصل می کنیم که چگالی نهایی بتن به حداکثر مقدار ممکن رسیده و سطح مقطع مؤثر برای تحمل بار،کاهش نیافته است.

انواع آزمایش های مرتبط با تراکم بتن

برای ارزیابی کارایی و پتانسیل تراکم بتن،چندین آزمایش استاندارد وجود دارد که هر کدام بسته به نوع کارایی مخلوط (کم، متوسط یا زیاد) انتخاب می شوند.

آزمایش اسلامپ (Slump Test) و ارتباط آن با تراکم پذیری

آزمایش اسلامپ (ASTM C143/ISIRI 393) رایج ترین روش برای تعیین قوام بتن است . اسلامپ اندازه گیری میزان فرونشست بتن تحت وزن خود است.

• ارتباط با تراکم: بتنی که اسلامپ پایینی دارد (سفت)،نیاز به انرژی تراکم بسیار بالایی دارد و ممکن است در قالب بندی های پیچیده،به سختی متراکم شود . بتن با اسلامپ بالا (شل)، به راحتی تراکم می شود، اما ممکن است مستعد جدایی دانه ها (Segregation) باشد.
• محدودیت: اسلامپ برای بتن های بسیار سفت و بتن های بسیار شل دقت کافی ندارد و نمی تواند تفاوت های ظریف در کارایی را به خوبی نشان دهد.

آزمایش فاکتور تراکم بتن (Compaction Factor Test)

آزمایش فاکتور تراکم (Compaction Factor) برای بتن هایی با کارایی پایین تا متوسط که اسلامپ آن ها کمتر از 50 میلی متر است و اسلامپ دقیقاً قابل اندازه گیری نیست،ترجیح داده می شود . این آزمایش معیار بهتری از میزان تراکم پذیری بتن ارائه می دهد.

آزمایش میز روانی (Flow Table)

این آزمایش برای بتن هایی با کارایی بسیار بالا (مانند بتن خودتراکم یا SCC) استفاده می شود که در آزمایش اسلامپ فرونشست کامل (Collapse Slump) دارند . میز روانی،قابلیت جریان پذیری افقی بتن را پس از لرزش استاندارد می سنجد . هرچند که مستقیماً تراکم را اندازه نمی گیرد،اما جریان پذیری بالا نشان دهنده توانایی بتن برای پر کردن فضاها بدون نیاز به لرزش خارجی زیاد است.

کاربرد هر آزمایش در پروژه های مختلف

• اسلامپ: رایج ترین، مناسب برای بتن های معمولی ساختمانی با کارایی متوسط.
• فاکتور تراکم: حیاتی برای بتن های سفت مورد استفاده در روسازی ها، سدها یا برخی محصولات پیش ساخته با نسبت آب به سیمان پایین.
• میز روانی: منحصراً برای بتن های خودتراکم (SCC) که نیازی به انرژی تراکم خارجی ندارند.

آزمایش فاکتور تراکم بتن

آزمایش فاکتور تراکم (Compaction Factor Test) یکی از دقیق ترین روش ها برای ارزیابی کارایی بتن های سفت است. این روش تحت استاندارد هایی مانند BS 1881-103 تعریف شده است.

تعریف آزمایش و موارد کاربرد

فاکتور تراکم عبارت است از نسبت جرم بتنی که تحت یک انرژی سقوط استاندارد (تراکم جزئی) در یک ظرف استوانه ای پر شده است، به جرم همان بتن که به طور کامل و با تراکم کامل (حذف تمام هوای محبوس) در همان ظرف قرار می گیرد.

موارد کاربرد: این آزمایش به ویژه در پروژه هایی که از بتن با نسبت آب به سیمان پایین و کارایی کم استفاده می شود (جایی که اسلامپ بتن تقریباً صفر است)،کاربرد دارد و معیار دقیقی از سهولت تراکم ارائه می دهد.

تجهیزات مورد نیاز

1. دستگاه فاکتور تراکم: شامل دو قیف مخروطی شکل (قیف بالایی و قیف میانی) و یک ظرف استوانه ای در پایین . تمام این بخش ها توسط پایه هایی با فاصله استاندارد از یکدیگر حمایت می شوند .
2. میله کوبه (Tamping Rod): برای تسطیح سطح بتن .
3. ترازوی دقیق: برای اندازه گیری جرم بتن .
4. کاردک و بیلچه.

مراحل انجام آزمایش به صورت گام به گام

1. آماده سازی بتن: نمونه بتن تازه و یکنواخت از محل پروژه یا میکسر برداشته می شود.
2. پر کردن قیف بالایی: قیف بالایی به آرامی با بتن پر می شود (بدون تراکم خارجی). سطح بتن با استفاده از میله کوبه صاف می شود .
3. تراکم جزئی (سقوط اول): دریچه قیف بالایی باز می شود. بتن تحت نیروی گرانش به داخل قیف میانی سقوط می کند . این سقوط نشان دهنده یک "تراکم جزئی" است .
4. تراکم جزئی (سقوط دوم): دریچه قیف میانی باز می شود. بتن از قیف میانی به داخل ظرف استوانه ای انتهایی سقوط می کند و آن را پر می کند .
5. اندازه گیری جرم با تراکم جزئی (Wp): بتن اضافی بالای استوانه توسط دو میله فلزی برش داده شده و سطح بتن در استوانه صاف می شود . جرم بتن در استوانه (Wp) اندازه گیری می شود.
6. اندازه گیری جرم با تراکم کامل (Wf): ظرف استوانه ای مجدداً با بتن تازه پر می شود، اما این بار بتن با استفاده از میله کوبه یا لرزاننده به طور کامل متراکم می شود تا تمام حباب های هوا خارج شوند . جرم بتن کاملاً متراکم (Wf) اندازه گیری می شود.

نحوه محاسبه فاکتور تراکم

فاکتور تراکم (CF) از طریق فرمول زیر محاسبه می شود:

$$CF = \frac{Wp}{Wf}$$

• $W_p$: جرم بتن با تراکم جزئی (Partial Compaction).
• $W_f$: جرم بتن با تراکم کامل (Full Compaction).

تفسیر نتایج آزمایش

فاکتور تراکم همیشه عددی بین 0 و 1 است.

فاکتور تراکم (CF)	نوع کارایی	ویژگی های بتن
0.95 - 1.00	بسیار خوب	مناسب برای بتن های پمپ پذیر و روان
0.92 - 0.95	متوسط	بتن های معمولی ساختمانی
0.85 - 0.92	کم	بتن های سفت، نیاز به لرزش قوی
کمتر از 0.85	بسیار کم	بتن خشک،تراکم بسیار سخت

هرچه فاکتور تراکم به 1 نزدیک تر باشد، نشان می دهد که بتن حتی با نیروی کم گرانش، به خوبی متراکم شده و کارایی بالایی دارد . برعکس، فاکتور تراکم پایین تر نشان دهنده نیاز به انرژی تراکم بسیار بیشتر در محل پروژه است .

عوامل مؤثر بر نتایج آزمایش تراکم بتن

نتایج آزمایش تراکم مستقیماً تحت تأثیر خواص فیزیکی و شیمیایی مواد اولیه و شرایط محیطی قرار می گیرد. کوچک ترین تغییر در طرح اختلاط می تواند بر کارایی و در نتیجه فاکتور تراکم تأثیر بگذارد.

نسبت آب به سیمان (W/C Ratio)

مهم ترین عامل کنترل کننده کارایی، نسبت آب به سیمان است. افزایش آب آزاد در مخلوط،لزجت (ویسکوزیته) خمیر سیمان را کاهش می دهد و باعث می شود بتن روان تر شده و به راحتی متراکم شود (افزایش فاکتور تراکم). با این حال،افزایش بیش از حد آب، مقاومت را کاهش می دهد. دستیابی به کارایی مناسب با حداقل نسبت آب به سیمان، هنر مهندسی بتن است.

نوع و دانه بندی سنگدانه ها

شکل و بافت سنگدانه ها نقش مهمی در اصطکاک داخلی بتن دارند. سنگدانه های گوشه دار و خشن اصطکاک داخلی بیشتری ایجاد کرده و تراکم بتن را دشوارتر می سازند (کاهش فاکتور تراکم). سنگدانه های گردتر، کارایی بهتری ایجاد می کنند. همچنین، دانه بندی خوب و پیوسته (Grading) باعث می شود فضای خالی بین سنگدانه ها به حداقل رسیده و در نتیجه تراکم پذیری بهبود یابد .

استفاده از افزودنی ها

افزودنی های شیمیایی، به ویژه روان کننده ها (Superplasticizers)، برای بهبود کارایی بدون افزایش نسبت آب به سیمان حیاتی هستند . این افزودنی ها با پخش کردن ذرات سیمان،آزاد شدن آب محبوس را تسهیل کرده و به طور چشمگیری فاکتور تراکم را افزایش می دهند. استفاده تخصصی از این محصولات توسط کلینیک بتن می تواند دستیابی به کارایی و مقاومت هدف را تضمین کند.

دمای بتن و محیط

افزایش دمای بتن یا دمای محیط، نرخ هیدراتاسیون و تبخیر آب را افزایش می دهد . این امر منجر به کاهش سریع کارایی بتن و سفت شدن زودرس می شود که در نهایت،فاکتور تراکم را کاهش داده و نیاز به انرژی تراکم بیشتری را ایجاب می کند .

نقش کیفیت مواد اولیه و محصولات مصرفی

کیفیت سیمان، آب، و سایر مواد اولیه،به طور مستقیم بر لزجت خمیر و توانایی آن در روان سازی سنگدانه ها تأثیر می گذارد . اطمینان از خلوص و انطباق مواد اولیه با استانداردها،بخش جدایی ناپذیر از کنترل نتایج تراکم است.

استانداردهای آزمایش تراکم بتن

رعایت استانداردهای بین المللی و ملی تضمین می کند که نتایج آزمایش ها قابل تکرار و مقایسه باشند و کیفیت بتن در سطح جهانی مورد تأیید قرار گیرد.

استاندارد ASTM

مؤسسه استاندارد آمریکا (ASTM) چندین استاندارد مرتبط با کارایی و تراکم بتن ارائه می دهد،هرچند که استاندارد خاصی با عنوان "Compaction Factor Test" وجود ندارد،اما استانداردهای مرتبط با کارایی (مانند اسلامپ) و چگالی بتن تازه (ASTM C138) به طور غیرمستقیم بر کنترل کیفیت تراکم نظارت دارند.

استاندارد BS و ISIRI

BS 1881-103: این استاندارد بریتانیایی، مرجع اصلی و دقیق برای اجرای آزمایش فاکتور تراکم بتن است و مراحل اجرایی ذکر شده در بخش های قبل، عمدتاً بر اساس این استانداردها تدوین شده اند.

ISIRI (استاندارد ملی ایران): مؤسسه استاندارد و تحقیقات صنعتی ایران نیز استانداردهایی منطبق با استانداردهای بین المللی برای کنترل کیفیت و آزمایش بتن تازه (از جمله اسلامپ و چگالی) تدوین کرده است که اجرای آن ها در پروژه های داخلی الزامی است.

اهمیت رعایت استانداردها در کنترل کیفیت بتن

رعایت دقیق استانداردها تضمین می کند که:

1. تجهیزات به درستی کالیبره شده باشند .
2. روش های نمونه برداری صحیح انجام شده باشد.
3. انرژی تراکم در حین آزمایش ثابت باشد .

انحراف از استانداردها می تواند نتایج کاذب و غیرقابل اعتمادی را به دنبال داشته باشد که در نهایت منجر به تصمیمات نادرست سازه ای و کاهش دوام می شود.

تفاوت آزمایش تراکم بتن با آزمایش اسلامپ

اگرچه هر دو آزمایش اسلامپ و فاکتور تراکم، کارایی بتن تازه را ارزیابی می کنند، اما در دقت،دامنه کاربرد و نوع اطلاعاتی که ارائه می دهند،تفاوت های اساسی دارند.

مقایسه دقت و کاربرد

ویژگی	آزمایش اسلامپ (Slump)	آزمایش فاکتور تراکم (Compaction Factor)
دقت	کم، به ویژه در بتن های سفت و بسیار شل.	بالا،معیار کمی و عددی دقیق تر.
روش کار	اندازه گیری فرونشست عمودی بتن .	اندازه گیری نسبت چگالی جزئی به چگالی کامل.
کاربرد اصلی	بتن های با کارایی متوسط تا زیاد (عمومی).	بتن های با کارایی کم تا متوسط (سفت و نیمه سفت).
حساسیت به تغییرات	کمتر حساس به تغییرات جزئی در طرح اختلاط .	بسیار حساس به تغییرات در نسبت آب/سیمان و افزودنی ها.

مزایا و محدودیت ها

• اسلامپ: مزیت اصلی آن سرعت و سادگی است. محدودیت آن عدم توانایی در اندازه گیری کارایی در بتن های سفت (که اسلامپ صفر دارند) و عدم ارائه تصویر کامل از تراکم پذیری.
• فاکتور تراکم: مزیت آن ارائه یک عدد کمی (CF) است که توانایی بتن برای پر کردن قالب تحت یک نیروی استاندارد را نشان می دهد. محدودیت آن پیچیدگی نسبی در تجهیزات و زمان بیشتر برای انجام آزمایش است.

انتخاب آزمایش مناسب بر اساس نوع بتن

انتخاب روش آزمایش باید بر اساس میزان کارایی مورد نیاز پروژه باشد:

• برای بتن هایی که به راحتی و بدون لرزش قوی متراکم می شوند،اسلامپ کفایت می کند.
• برای بتن های سفت و خشک (مثلاً در اجرای دال ها و پیاده روها) یا جایی که انرژی لرزش محدود است، آزمایش فاکتور تراکم ضروری است. این آزمایش برای کنترل کیفیت محصولات بتنی پیش ساخته سفت نیز ارجحیت دارد .

اشتباهات رایج در انجام آزمایش تراکم بتن

دقت در اجرای مراحل آزمایش تراکم،همان قدر مهم است که خود طرح اختلاط بتن . خطاهای رایج می تواند منجر به نتایج گمراه کننده و در نهایت، کیفیت پایین سازه شود.

عدم کالیبراسیون تجهیزات

یکی از مهم ترین اشتباهات، استفاده از تجهیزات فاقد کالیبراسیون یا آسیب دیده است. ابعاد و ارتفاع سقوط در دستگاه فاکتور تراکم، باید دقیقاً مطابق با استاندارد باشد . استفاده از ترازوی غیردقیق،نتایج جرم $Wp$ و $Wf$ را مخدوش می کند.

اجرای نادرست مراحل آزمایش

• پر کردن ناصحیح قیف ها: بتن باید به آرامی و بدون تراکم در قیف ها پر شود تا تراکم جزئی ناشی از وزن خود بتن و سقوط،به درستی انجام پذیرد. اگر در حین پر کردن، تراکم دستی صورت گیرد،فاکتور تراکم به طور کاذب افزایش می یابد.
• تراکم ناکافی (در محاسبه Wf): در مرحله اندازه گیری جرم با تراکم کامل ($Wf$)، اگر بتن به اندازه کافی متراکم نشود، $Wf$ کمتر از حد واقعی شده و فاکتور تراکم به طور نادرست بالا گزارش می شود.

برداشت اشتباه از نتایج

مهندسان باید در نظر داشته باشند که فاکتور تراکم صرفاً یک معیار کارایی است و مقاومت نهایی را تضمین نمی کند. بتنی که فاکتور تراکم بالایی دارد، ممکن است به دلیل نسبت آب به سیمان بالا، مقاومت پایینی داشته باشد . نتایج باید همیشه در کنار سایر آزمایش ها (مانند آزمایش مقاومت فشاری نمونه های مکعبی) تفسیر شوند .

تأثیر خطاها بر کیفیت نهایی بتن

خطاهای کوچک در آزمایش می توانند به کاهش قابل توجه دوام سازه منجر شوند . برای مثال، اگر فاکتور تراکم واقعی پایین باشد اما به اشتباه بالا گزارش شود، مهندس ناظر ممکن است انرژی لرزش کافی را در محل پروژه اعمال نکند. این کمبود تراکم باعث باقی ماندن هوای محبوس شده و در نتیجه، کرموشدگی و کاهش مقاومت کلی بتن رخ می دهد.

جمع بندی

آزمایش تراکم بتن، به ویژه با استفاده از روش فاکتور تراکم بتن،یک حلقه حیاتی در زنجیره کنترل کیفیت بتن تازه است . در جهانی که دوام و پایداری سازه ها اهمیت روزافزونی می یابد، درک کامل کارایی بتن و توانایی آن در پر کردن قالب ها بدون ایجاد حفره های مضر،امری غیرقابل مذاکره است.
